Tässä osiossa vastaamme näihin kysymyksiin ja näytämme sinulle yleisiä esimerkkejä ruiskuvalettuista osista, joiden avulla voit perehtyä tekniikan perusmekaniikkaan ja sovelluksiin.
Mikä on injektiomuovaus?
Injektiomuovaus on valmistustekniikka identtisten muoviosien massatuotantoon, joilla on hyvät toleranssit. Injektiomuovauksessa polymeerirakeet sulaavat ensin ja injektoidaan sitten paineeseen muottiin, jossa nestemäinen muovi jäähtyy ja jähmettyy. Injektiomuovauksessa käytetyt materiaalit ovat kestomuovisia polymeerejä, jotka voidaan värittää tai täyttää muilla lisäaineilla.
Lähes jokainen ympärilläsi oleva muoviosa valmistettiin ruiskutusmuovauksella: autoosista, elektronisiin koteloihin ja keittiön laitteisiin.
Injektiomuovaus on niin suosittua, koska dramaattisesti alhaiset yksikkökustannukset, kun valmistetaan suuria määriä. Injektiomuovaus tarjoaa korkean toistettavuuden ja hyvän suunnittelun joustavuuden. Injektiomuovan tärkeimmät rajoitukset yleensä laskevat taloustieteelle, koska muotin korkeat investoinnit vaaditaan. Myös kääntymisaika suunnittelusta tuotantoon on hidasta (vähintään 4 viikkoa).

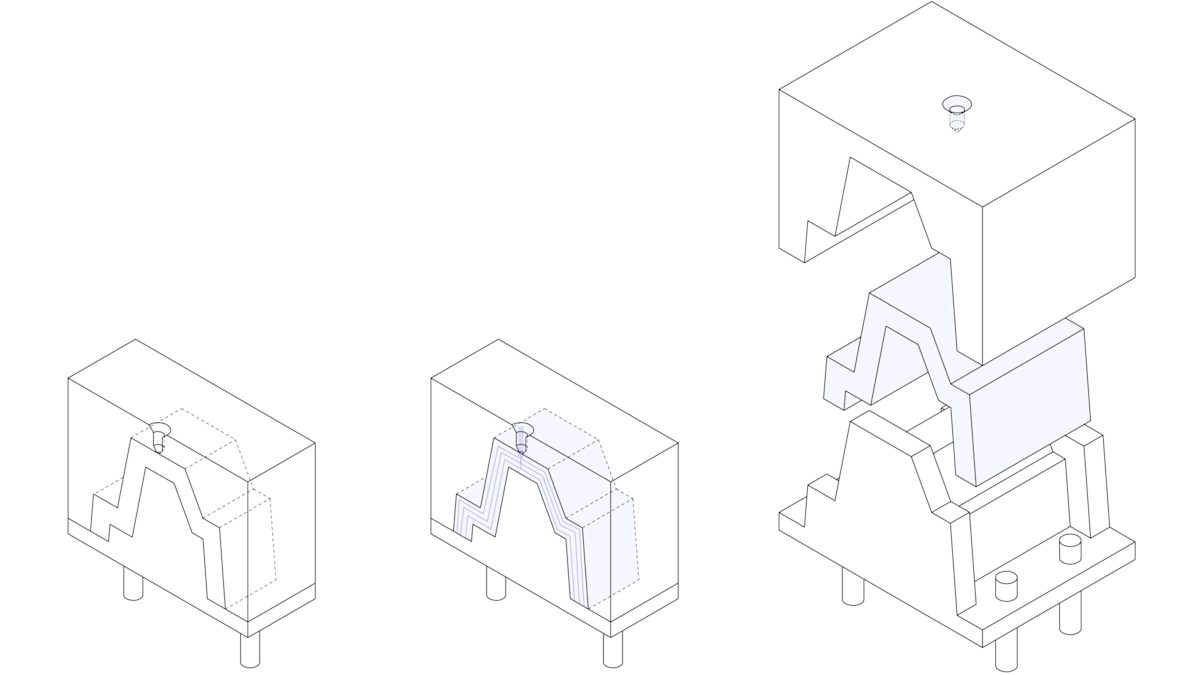

Injektiomuovausprosessi
Injektiomuovausta käytetään nykyään laajasti sekä kuluttajatuotteisiin että tekniikan sovelluksiin. Lähes jokainen ympärilläsi oleva muovinen esine valmistettiin ruiskuvalaistuksella. Tämä johtuu siitä, että tekniikka voi tuottaa samanlaisia osia erittäin suurilla määrillä (tyypillisesti 1 000-100 000+ yksikköä) erittäin alhaisella kustannuksella osaa kohti (tyypillisesti 1-5 dollaria yksikköä kohti).
Mutta verrattuna muihin tekniikoihin, ruiskuvalun käynnistyskustannukset ovat suhteellisen korkeat lähinnä siksi, että mukautettu työkalu tarvitaan. Muotti voi maksaa välillä 3 000–100 000 dollaria+, sen monimutkaisuudesta, materiaalista (alumiini tai teräksestä) ja tarkkuudesta (prototyypistä, pilottihoitoa tai täysimittakaavan tuotantomuotista) riippuen.
Kaikki kestomuoviset materiaalit voidaan muokata. Jotkut tyypit silikoni- ja muut lämpökovittimet ovat myös yhteensopivia injektiomuovausprosessin kanssa. Injektiomuovan yleisimmin käytetyt materiaalit ovat:
Polypropeeni (PP): ~ 38% globaalista tuotannosta
ABS: ~ 27% globaalista tuotannosta • Polyeteeni (PE): ~ 15% globaalista tuotannosta • Polystyreeni (PS): ~ 8% globaalista tuotannosta
Vaikka otamme huomioon kaikki muut mahdolliset valmistustekniikat, ruiskuvalu pelkästään näillä neljällä materiaalilla on yli 40% kaikista maailman maailmanlaajuisesti tuotetuista muovisista osista!
