Nämä ovat elektroniikan valmistusvaiheet sekä niiden luomiseen käytetyt tekniikat ja materiaalit.
Olipa kyseessä prototyyppi, arkaluontoisten komponenttien kotelo tai mekaaninen komponentti, elektroniikan osien on täytettävä tiukat laatu- ja suorituskykystandardit. Varmistaaksesi, että ne tekevät niin, sinun on käytettävä huolellista lähestymistapaa heidän valmistukseensa - sellainen, joka kattaa materiaalit, suunnittelu- ja tuotantomenetelmät. Tässä artikkelissa tarkastellaan kaikkia yllä olevia, joten voit tehdä tietoisia päätöksiä elektroniikan valmistusosista.
Elektroniikalle yleensä valmistettujen osien tyypit
Elektroniikan tarvitsemasi osityypit riippuvat tietysti tuotteesta. Seuraavat osat ovat kuitenkin niitä, jotka näemme usein asiakkaidemme valmistavan.

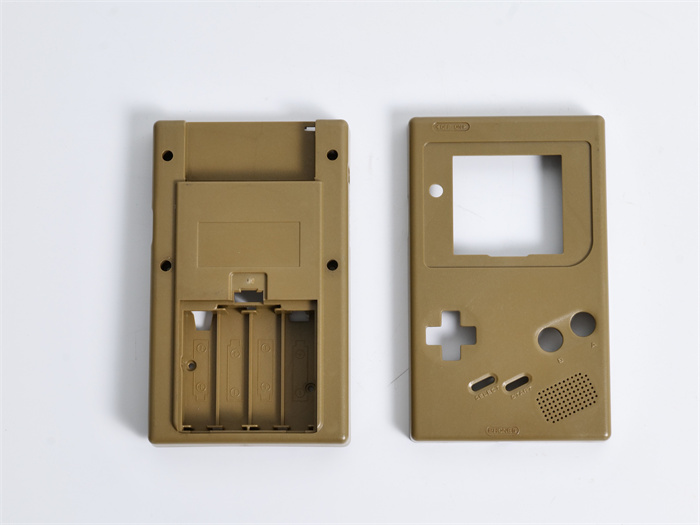

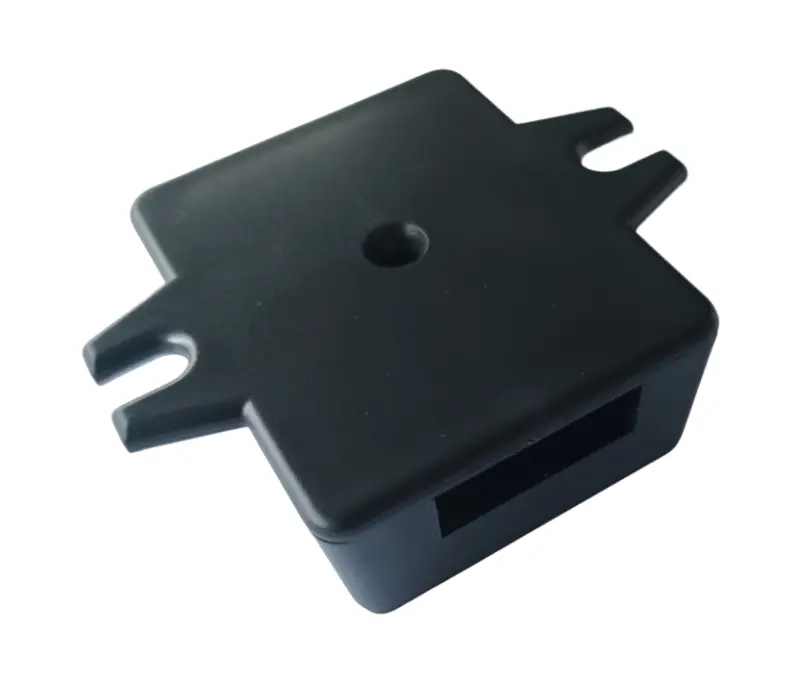

Muoviset kotelot. Muovisia injektiomuovia käytetään usein tyylikkään ja kevyiden koteloiden valmistukseen erilaisille elektronisille laitteille, mikä tarjoaa kestävyyden ja esteettisen vetoomuksen.
Metallikotelot. Alumiini- ja teräskotelot toimivat suojakuorina elektronisille laitteille, kuten teollisuusohjausjärjestelmille, palvelintelineille ja tieteellisille instrumenteille, ulkoisten elementtien sisäisten komponenttien suojaamiseen.
Painettu piirilevy (PCB) -asennuskiinnikkeet. Nämä kiinnittimet pitävät turvallisin piirilevyjä paikallaan elektroniikassa, kuten lääkinnällisissä laitteissa ja teollisuusantureissa, varmistaen elektronisten komponenttien stabiilisuuden ja asianmukaisen kohdistamisen.
Akkukotelot. Akkuosastot on suunniteltu tarkkuudella, jotta ne mahtuvat ladattaviin ja ei-kiinnitettäviin paristoihin erilaisissa elektronisissa sovelluksissa, kuten lääketieteellisissä laitteissa, etävalvontalaitteissa ja instrumentoinnissa, tarjoamalla käteviä voimaratkaisuja.
Saranat ja mekaaniset komponentit. Nämä komponentit, joita käytetään elektroniikassa, kuten kenttälaitteet, ilmailualan instrumentit ja teollisuuskoneet, varmistavat kriittisten osien luotettavan liikkeen ja toiminnallisuuden.
Prototyypit. Prototyypit tuotetaan usein erilaisilla 3D -tulostusmuodoilla monille elektronisille sovelluksille, mukaan lukien räätälöityjä antureita, tutkimuslaitteita ja erikoistuneita instrumentteja, mikä mahdollistaa uusien mallien nopeat iteraatiot ja testauksen.
Valmistusmenetelmät elektroniikkaan
Elektroniikan osien valmistusmenetelmät käsittävät tekniikan spektrin injektiomuovasta 3D -tulostukseen ohutlevyjen valmistukseen. Oikea menetelmä käyttötapaukseesi tulisi valita osillesi lopullisen sovelluksen perusteella.
Injektiomuovaus. Injektiomuovaus on laajalti käytetty menetelmä muovikomponenttien, kuten koteloiden, koteloiden ja näppäimistöjen tuottamiseen. Sulan muovi injektoidaan muotin onteloon ja jäähdytetään halutun osan muodostamiseksi. Se on tehokas suuren määrän tuotantoon ja tarjoaa tarkkoja yksityiskohtia.
CNC -koneistus. CNC -koneet poistavat materiaalin tarkalleen kiinteästä lohkosta, jolloin luomalla osat, joissa on korkea toleranssit ja monimutkaiset geometriat. CNC-koneistuksella voit luoda tarkkoja ja monimutkaisia metalliosia elektroniikkaan, kuten alumiinikoteloihin räätälöityjen katkaisujen ja liittimien räätälöityjen katkaisujen kanssa.
Kuoleva. Die-valuminen käytetään metalliosien luomiseen monimutkaisissa muodoissa, kuten alumiini- tai sinkkiseoksen koteloissa. Sulan metalli injektoidaan muottiin, jäähdytetään ja poistetaan sitten, mikä johtaa erittäin yksityiskohtaisiin ja kestäviin komponentteihin. Se on hyvä valinta tuottaa monimutkaisia elektronisia komponentteja, kuten jäähdytyselementtejä tai kevyitä, mutta kestäviä alumiiniseoskoteloita, joissa on monimutkaisia malleja ja hienoja yksityiskohtia, kuten älypuhelimissa tai tablet -laitteissa käytettyjä.
Ohutlevyn valmistus. Levylevyjen valmistuspalveluun sisältyy ohuiden metallilevyjen leikkaaminen, taivuttaminen ja kokoaminen, kuten alumiini tai teräs, erilaisten komponenttien, kuten koteloiden, kiinnikkeiden ja rungon, luomiseksi. Tämä menetelmä soveltuu erityisesti osiin, jotka vaativat lujuutta, kestävyyttä ja sähkömagneettista suojausta, jota usein löytyy laitteista, kuten tietokoneista, vahvistimista ja palvelimista.
3D -tulostus. 3D-tulostus mahdollistaa monimutkaisten, räätälöityjen komponenttikerroksen luomisen kerroksen mukaan. Se on edullinen osien, kuten kotelon, ainutlaatuisten liittimien, erikoistuneiden kiinnikkeiden tai lopputuotteiden prototyyppien nopeaan prototyyppiin ja pienen volyymin tuotantoon.
Materiaalien valitseminen elektroniikan osille
Kun valitset materiaalia, sinun tulee harkita useita tekijöitä, jotka koskevat elektroniikan luonnetta, jolle osasi on tarkoitettu. Nämä tekijät vaihtelevat sovelluksen mukaan, mutta tässä on muutama tärkeä - ellei universaali - tekijä.
Toiminnallisuus. Varmista, että materiaali täyttää osan toiminnalliset vaatimukset, kuten sähkönjohtavuus, eristys, lämmönkestävyys tai mekaaninen lujuus.
Kestävyys. Harkitse materiaalin kykyä kestää laitteen käytön kannalta merkityksellisiä kulumista, vaikutuksia ja ympäristöolosuhteita.
Paino. Valitse materiaali, joka tasapainottaa vahvuuden tarvetta kevyiden komponenttien, etenkin kannettavien laitteiden kanssa.
Maksaa. Materiaalikustannukset voivat vaikuttaa merkittävästi tuotantokuluihin, joten tasapainotusmateriaalin suorituskyky budjettirajoitteilla.
Valmistettavuus. Arvioi, onko valittu materiaali yhteensopiva valmistusprosessien kanssa, joita tarvitaan osan tehokkaasti.
Lämmön hajoaminen. Määritä, pystyykö materiaali hävittämään lämpöä tehokkaasti, mikä on ratkaisevan tärkeää lämpöä tuottavalle elektroniikalle altistuneille komponenteille.
Mittakausi. Valitse materiaalit, jotka säilyttävät muodonsa ja mitat vaihtelevissa lämpötila- ja kosteusolosuhteissa.
Estetiikka. Materiaalin ulkonäön ja viimeistelyn tulisi yhdenmukaistaa laitteen suunnittelun ja käyttäjän odotusten kanssa.
Tarkka tarvitsemasi materiaali riippuu myös osan aiotusta sovelluksesta. Näemme kuitenkin usein asiakkaidemme käyttävän seuraavaa luodakseen osia elektroniikalle.
Muovit. PC: tä, ABS: tä ja PP: tä käytetään laajasti 3D-painettuihin tai injektiota katkaistuihin koteloihin, koteloihin ja erilaisiin sisäisiin komponentteihin niiden kevyen luonteen, monipuolisuuden ja muovaushopean vuoksi. Lisäksi PC, ABS ja PP tarjoavat erilaisia ominaisuuksia, kuten iskunkestävyyttä, lämmönkestävyyttä ja kemiallista kestävyyttä. Lisätietoja näistä ja muista materiaaleista, joita yleisesti käytetään injektiomuovauksessa.
Alumiini. Alumiini on suosittu kevyille, mutta tukeville ominaisuuksille. Sitä käytetään yleisesti kannettavissa tietokoneissa, älypuhelimissa ja äänilaitteissa jäähdytysaltaat ja rakenteelliset komponentit. Se tarjoaa erinomaisen lämmön hajoamisen ja tyylikkään ulkonäön.
Teräs. Erityisesti ruostumattomasta teräksestä terästä käytetään elektroniikan kestäviä ja korroosionkestäviä komponentteja, mukaan lukien rakenteelliset elementit, kiinnittimet ja saranat.

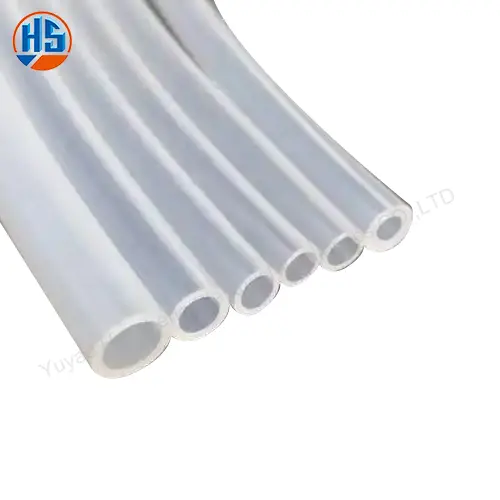

Silikoni. Silikonikumia arvostetaan joustavuutensa, lämmönkestävyyden ja sähköeristävien ominaisuuksien suhteen. Sitä käytetään elektroniikassa tiivistämiseen, iskunvaimennukseen ja kaapeleiden ja liittimien suojaavana peittäjänä.
Hiilikuitu. Hiilikuitukompositteja käytetään niiden poikkeuksellisen lujuus-paino-suhteeseen ja sähkömagneettisten häiriöiden vastustuskykyyn (EMI). Niitä käytetään huippuluokan tai ahkerassa elektroniikassa rakenteellisiin vahvistuksiin ja EMI-suojaukseen.
Pintapintaiset elektroniikan osille
Pintapintaiset voivat tarjota osia, joilla on parannettu estetiikka, kestävyys ja toiminnallisuus. Tässä on viisi yleisesti käytettyä pintapintaista, esimerkiksi siitä, kuinka niitä voitaisiin käyttää elektroniikkaan liittyvissä sovelluksissa.
Anodisoiva. Anodisoidut alumiinipinnat, joilla on parantunut korroosionkestävyys ja houkutteleva viimeistely sovellus elektroniikassa, kuten ilmailualan komponentit ja lääketieteelliset instrumentit, joissa kestävyys ja ulkonäkö ovat kriittisiä.
Elektropanoiva. Elektroploidut pinnoitteet, kuten kulta tai kromi, parantavat liittimien, kytkimien ja painikkeiden johtavuutta ja ulkonäköä erilaisissa elektronisissa järjestelmissä, mukaan lukien tietoliikennelaitteet ja autoelektroniikka.
Maalaus ja jauhemaalaus. Nämä viimeistelyt tarjoavat räätälöityjä värejä ja suojakerroksia muovi- ja metallikomponentteihin elektronisissa sovelluksissa, kuten teollisuusohjauspaneelissa ja ulkoelektroniikassa, varmistaen sekä toiminnallisuuden että estetiikan.
Harjattu ja kiillotettu viimeistely. Ruostumattomasta teräksestä valmistettuja ja alumiinikomponentteja voidaan harjata tai kiillottaa premium-esiintymisen saavuttamiseksi elektronisissa laitteissa, kuten huippuluokan äänilaitteissa, laboratorioinstrumenteissa ja tarkkuusmittausvälineissä, mikä parantaa niiden yleistä vetoomusta.
Valmistettavuuden suunnittelu (DFM) on kriittinen osa tehokkaiden ja kustannustehokkaita osia elektroniikan luomisessa. Suunnittelujen optimointi voi virtaviivaistaa tuotantoprosesseja ja parantaa tuotteen kokonaislaatua. Sisäänrakennettu DFM-analyysimme tarkastelee näitä osasi näitä näkökohtia:
Yksinkertaisuus. Minimoi monimutkaisuus valmistusvirheiden ja kustannusten vähentämiseksi.
Toleranssit. Määritä toleranssit, jotka tasapainottavat tarkkuutta kustannustehokkaan valmistuksen kanssa.
Kokoonpano. Suunnitteluosat, jotka on helppo koota, vähentää työvoimaa ja aikaa.
Standardointi. Käytä standardisoituja komponentteja hankintaan ja vähentää kustannuksia.
Testattavuus. Sisällytä ominaisuudet, jotka helpottavat laadunvalvontaa ja testausta tuotannon aikana.
Osan yhdistäminen. Yhdistä useita komponentteja yksittäisiin osiin, joissa on mahdollista, yksinkertaistaen kokoonpanoa ja vähentämällä vaadittavien osien lukumäärää.
Käynnistä tuotanto elektroniikkakomponenteista
Lisätietoja Hubien käytöstä kulutuselektroniikkateollisuudelle. Lisätietoja kuluttajatuotteiden valmistuksesta ja suosituista aiheista tietokannastamme, joka liittyy CNC -koneisiin, 3D -tulostukseen ja injektiomuovaukseen.
Kun olet valmis laittamaan elektroniikkaosat tuotantoon, hanki välitön lainaus.
